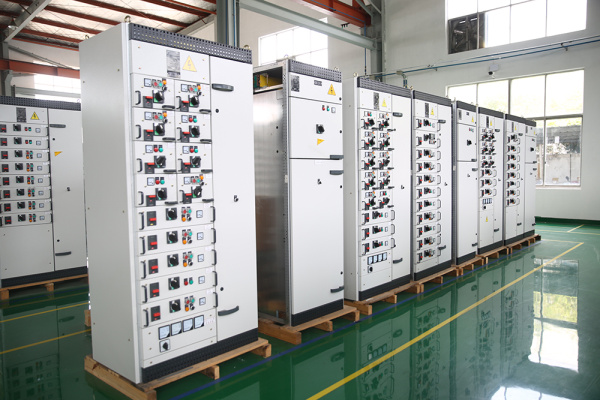

產品概述
BLOKSET系列開關柜(簡稱B柜)是施耐德電氣公司專門為其低壓配電產品而設計,它適用于400Hz以下,額定工作電壓690V。額定絕緣電壓1000V。額定電流6300A及以下的電力供配電系統,符合IEC60439-1、IEC60529、IEC60947等相關標準,可作為動力配電中心,電動機控制中心,電容補償及終端配電等電能控制,轉換與分配設備使用。B柜適用于發電廠。變電所、工礦企業、民用建筑基礎設施等各個領域。
產品特點
a.模塊化結構,滿足當?shù)貥?biāo)準、慣例和要求的開關柜;
b.模塊化系統,標準化的元件、可快速制造、易于修改;
c.功能性設計,合理化的尺寸和內部布置、減少占地面積、簡便的主電路和輔助電路連接、易于安裝,升級成本得到控制;
d.高水平的可靠性和安全性,加強對人身和設備安全的保護。
技術參數
額定絕緣電壓:1000V(AC)
額定運行電壓:690V(AC)
額定沖擊耐受電壓:12KV
過壓類別:IV
主母線額定電流:6300A
額定短時耐受電流:100KA
分隔類型:1/2b/3b/4
防護等級:IP30/31/40/42/55
功能單元形式:固定式、抽出式
Blokset U
Blokset U提供給您安全、可靠、智能的抽屜柜方案
可應用于630A及以下配電/250kW及以下電機保護
2種可選方案:
● 傳統配電及馬達保護方案
● 智能配電及馬達保護方案(iPMCC)
符合主要的國際標準:
● IEC61439-1/2低壓成套開關設備和控制設備
● IEC 60529外殼防護等級
● IEC60068-2-11抗鹽霧能力
● IEC 60068-2-30抗?jié)駸岘h(huán)境能力
主要賣點
高能的方案
Blokset U可滿足各類電機保護及配電應用需求:
● MCC:250kW/回路
● PCC:630A/回路
強的設計使得單柜的安裝密度更高(可達34個抽屜),有效減少項目中柜體數里,優化投資成本。
創新的設計
該系統專門為施對德電氣的低壓成套設備而設計,通過安裝到關鍵位置(例如抽屜一次插件)的傳感器,監控溫度變化并可通過柜面顯示或?qū)⑿畔⑸蟼?,減少了出現故哺的可能性以及維護時間。
安全的配置
● 專用封閉式的配電母線絕緣防護及活門機構,完全隔離帶電體,保磁操作人員安全
● 1/2抽配直接需母線連接,避免了電纜轉接分流的故照隱患
● 雙亞直母線設計,增強動熱穩定性
Blokset Ms
變頻及軟起動柜
● 可安裝下列系列的變頻器及軟起動器:
● 變頻器ATV61/71/312/630
● 軟起動器ATS48
主要賣點
變頻及軟起動應用的特點是發熱量大,我們針對該應用做了專門的設計和實驗,來驗證我們的標準方案在運行過程中的穩定性,保證使其達到標稱性能。
Blokset Dc
電容器柜
● 針對無功功率補償應用設計的電容器柜,適用于全系列的施耐德電氣
● VarplusCan電容器。VarplusCan純電容無功功率補償方案適合輕、中度諧波污染。
● 配合調諧電抗器使用的無功功率補償方案,應用于大量非線性負載存在的場合,適合重度諧波污染:
主要賣點
電容器柜的應用特點是發熱量大,柜體通風散熱要求高。我們針對該應用做了專門的設計和實驗,來驗證我們的標準方案在運行過程中的穩定性及元器件的安全,保證使其達到標稱性能。
Blokset Mx
抽屜柜
標準符合主要的國際標準:
● IEC60439-1低壓成套開關設備和控制設備
● IEC60529外殼防護等級
● IEC60068-2-11抗鹽霧能力
● IEC60068-2-30抗?jié)駸岘h(huán)境能力
結構
● 金屬框架:折彎金屬板
● 噴涂:環氧粉末高溫聚合
● 塑料部件:課孤帶電導體的專用支撐件,具有自熄能力
連接
● 后連接
● 頂部或底部進出線
主要賣點
● 更符合中國用戶習慣,操作簡單實用
● 抽屜模數更醇舌:2M,4M/2,3M,4M,6M,9M.12M
● 抽屜柜可以混裝PCC&MCC
● 采用經典的雙夾頭,避免磨損配電母排
● 垂直母線載流量可達2100A(業界較高的單根母排載流能力)
Blokset Mf
固定式馬達控制柜
● 安全可靠的固定式馬達保護控制方案,提供以下設備組合可供選擇:
● 斷路器:提供隔離、短路、斷路保護
● 接觸器:頻繁控制通斷
● 熱繼電器:熱過載保護
● 采用此保護方案,較多可安裝12個
主要賣點
對于實時檢修要求不高以及較太功率電機保護的應用場合,推薦使用Mt,這種方式相字抽屜來講更為可靠,同時可以采用插拔式開關,在一定程度上能夠滿足實時檢修的需求。
專注于馬達保護的應用,固定式的馬達控制回路可以跟配電回路混裝。
Blokset Mw
抽屜柜
抽屜柜250A及以下配電250kW及以下馬達
● 基本模數為1.5/3/4.5/6/9/12/15M
● 2種可選保護方案:
● 傳統配電及馬達保護方案
● 智能配電及馬達保護方案(iPMCC)
可與1臺MTO6-16N1型斷路器混裝
主要賣點
Mw柜專注于抽屜式馬達保護及配電的應用,在工作、試驗、斷開3個位置不損失IP防護等級。
對于要求及時檢修的回路,可以采用Mw柜,對于這種柜型,我們提供了高可靠性的一次及二次插接系統,同時提供了完善的電氣和機械連鎖,保證了維護人員的人身安全。

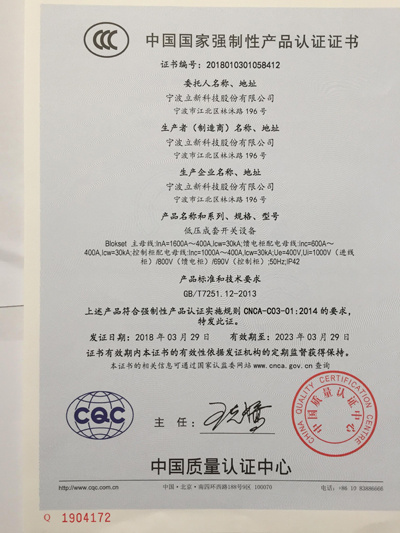

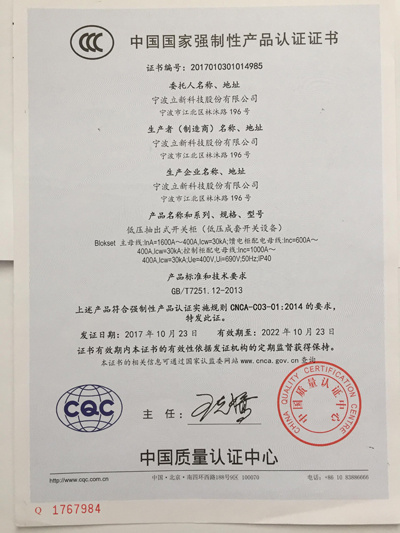

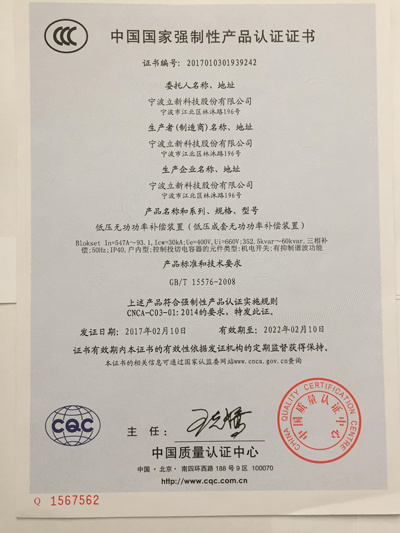

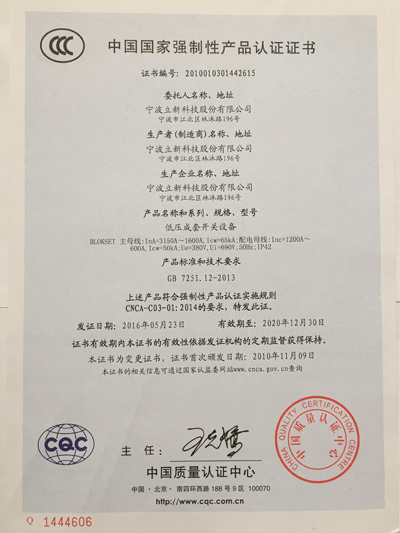

3C證書

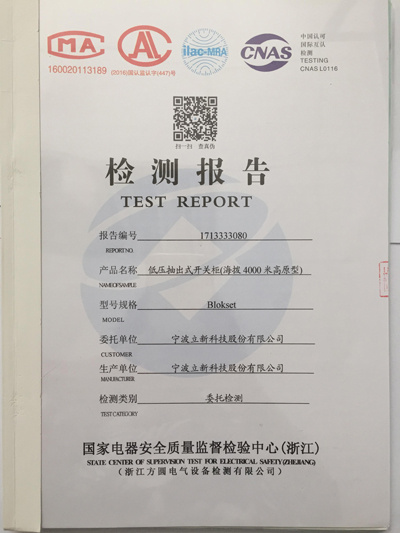

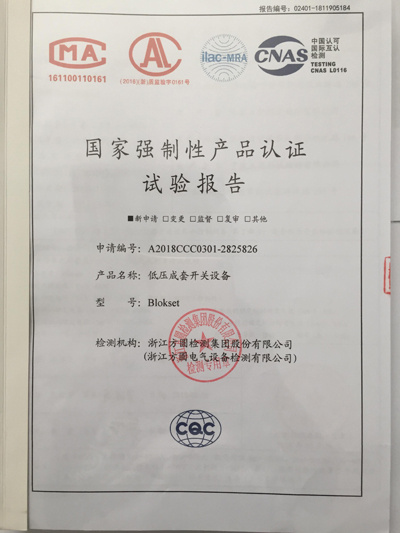

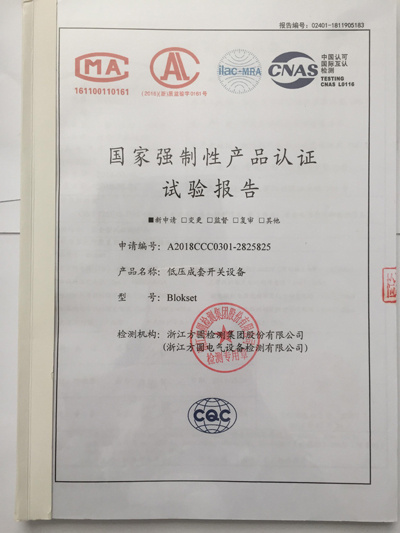

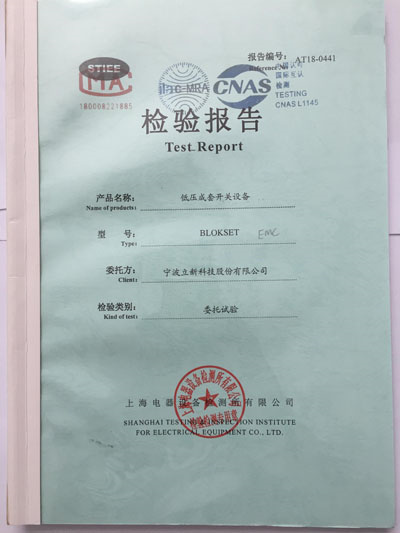

試驗報告
