GCK

產品概述

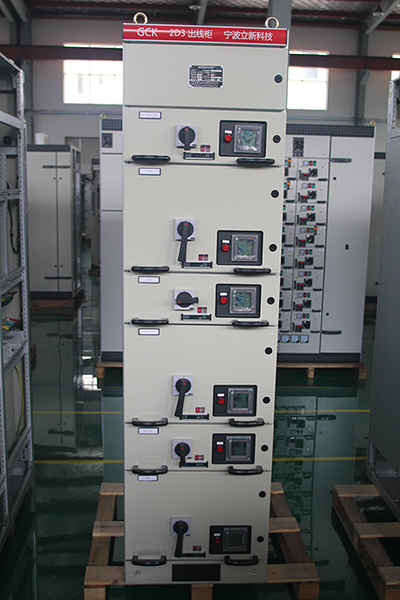

GCK低壓抽出式開關柜（以下簡稱開關柜）是我公司消化吸收國際同類產品先進技術而開發的新產品。適用于三相交流50Hz、60Hz，額定電壓660V，額定電流4000A及以下的三相四線制及三相五線制電力系統。適用于發電廠、變電站、工礦企業、大樓賓館、機場、碼頭等電力用戶和電力系統作為接受和分配電能之用。

產品特點

a、結構緊湊，以較小的空間容納較多的功能單元。

b、結構通用性強、組裝靈活：以20mm為模數的FA型鋼拼裝而成，滿足柜架由各種結構形式、防護等級及使用環境的要求。

c、采用標準模塊設計：分別可組裝成保護、操作、轉換、控制、調節、測定、指示等標準單元，用戶可根據需要任意選用組裝，組成不同方案的框架結構和抽屜單元。

d、安全可靠：柜內所有結構件作鍍鋅鈍化處理。柜架四周門板、側板采用靜電噴粉。既有牢固的機械強度，又有可靠的絕緣保護。

e、技術性能高：主要參數達到九十年代國際水平。

f、拆裝方便：不需要特殊復雜工具。

技術參數

1	額定工作電壓（AC）	380V，660V
2	額定絕緣電壓（AC）	660V，1000V
3	水平母線額定電流	1250A、1600A、2000A、3200、4000A
4	垂直母線額定電流	1000A
5	饋電電路較大電流	2500A
6	抽屜回路較大電流	500A
7	控制電機較大容量	320kW
8	水平母線峰值耐受電流（0.1s）	63kA、105kA、176kA、220kA
9	水平母線短時耐受電流（1s）	30kA、50kA、80kA、100kA
10	垂直母線峰值耐受電流（0.1s）	63kA、105kA
11	垂直母線短時耐受電流（1s）	30kA、50kA
12	外殼防護等級	IP30，IP40，IP45
13	外形尺寸寬x深x高	600（800，1000）x 800（1000）x 2200
