產品概述

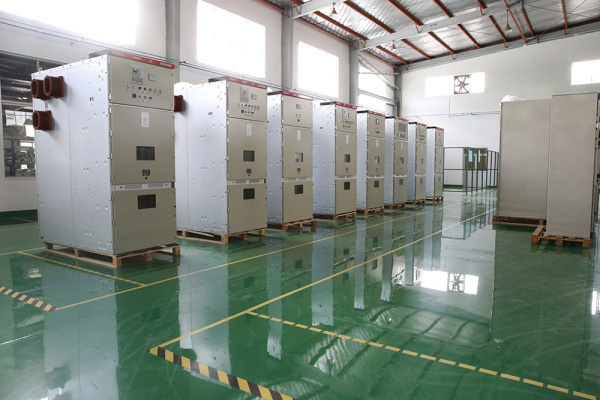

KYT8(KYN28A)-24型戶內金屬鎧裝中置式開關設備(以下簡稱開關設備),系13.8~20kV三相交流50Hz單母線及單母線分段系統的成套配電裝置。主要用于發電廠、中小型發電機送電、工礦企事業配電以及電業系統的二次變電所的受電、送電等。實行控制保護、監測之用。本開關柜滿足IEC298、GB3906等標準要求,具有防止帶負荷推拉斷路器手、防止誤分合斷路器、防止接地開關處在閉合位置時關合斷路器、防止誤入帶電隔室、防止在帶電時誤合接地開關的聯鎖功能,可配用VT19、VD4等真空斷路器,實為一種性能優越的配電裝置。
產品特點
a、該產品為組裝式結構設計,采用拉鉚螺母和高強度螺栓聯接組裝而成,外殼采用瑞士進口的厚度為2mm敷鋁鋅鋼板,門板材料為優質冷軋鋼板并采用樹脂粉末靜電噴涂工藝,外形美觀大方,安裝維修方便。
b、板材經數控進口設備加工折彎工藝,使柜體比同類設備整體重量輕,機械強度好,外殼防護等級IP4X,且精度高,便于裝配及實現材料統一化。
c、各高壓隔室完全隔離,每個高壓隔室在柜頂部裝設各自的泄壓板,保證內部電弧故障不會影響相鄰隔室,保證設備及人身安全。開關柜各高低壓隔室都有良好的密封措施,高壓隔室內裝有自動加熱裝置,保證柜內絕級體表面干燥。
d、可實現閉門操作。開關柜的各項正常操作,包括斷路器分合閘、斷路器手車推到工作位置和退出到試驗/隔離裝置,以及接地開關的分合閘,都要求在高壓隔室門板開閉條件下進行,以保證人身安全。
e、柜體分為手車室、母線室、電纜室、繼電器及儀表室。手車室后部裝有接地的金屬活門,手車抽出后,活門自動關閉;二次觸頭,隨手車進出實現通、斷;母線室與其它室隔開;電纜室位于后下部,便于敷設進出線電纜,底部裝有接地母線;繼電器及儀表室位于柜的前上部。
f、可抽出水平隔板及裝卸母線室隔板,使得主母線的聯接以及電纜、接地開關、避雷器、電流互感器等組件的安裝和檢修都可在開關柜正面進行,十分方便。
g、開關柜面板開有觀察窗,可以看到斷路器手車上的分/合按鈕及斷路器機械位置指示器以及彈簧的儲能/釋放狀態指示器并可手動分/合斷路器和儲能。
h、手車與柜體絕緣結構配合,機械聯鎖安全可靠、靈活。手車在柜體內有斷開、試驗、工作位置、每一位置有定位裝置,以保證聯鎖可靠。
i、柜內帶電母線采用熱縮套管套裝,母線為銅質材料,搭接處鍍錫。
技術參數
項目 |
單位 |
數據 |
|
額定電壓(較高工作電壓) |
kV |
24 |
|
額定絕 |
1min工頻耐受電壓 |
kV |
65 |
雷電沖擊耐受電壓 |
kV |
125 |
|
額定頻率 |
Hz |
50 |
|
主母線額定電流 |
A |
630,1250,1600,2000,2500,3150 |
|
分支母線額定電流 |
A |
630,1250,1600,2000,2500,3150 |
|
4s熱穩定電流(有效值) |
kA |
16,20,25,31.5 |
|
額定動穩定電流(峰值) |
kA |
40,50,63,80 |
|
防護等級 |
外殼為IP4X |
||
柜體尺寸(寬*深*高) |
mm |
1000×1900×2300 |
|
|
|
|
