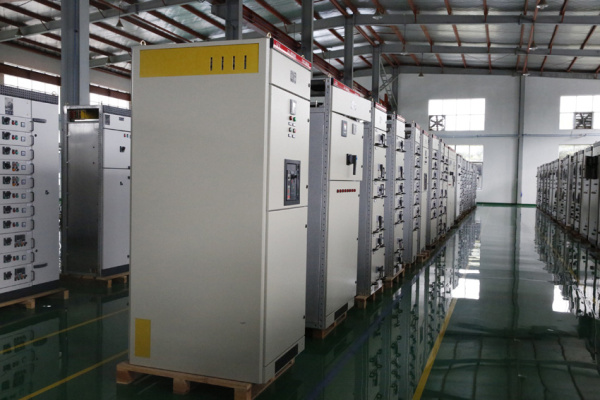

產品概述
本裝置適用于發電廠、石油、化工、冶金、紡織、高層建筑低壓配電系統。在大型發電廠、石化系統等自動化程度高,要求與計算機接口的場所,作為三相交流頻率為50Hz、額定工作電壓為400V、690V,額定電流為4000A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。
產品特點
a、主構架采用C型型鋼,型鋼的二側面分別有模數為20mm和100mm的9.2mm的安裝孔,內部安裝靈活方便。
b、裝置的各功能室相互隔離,其隔離室分為功能單元室、母線室和電纜室,各室的作用相對獨立。
c、安全可靠:大量采用高強度阻燃型工程塑料組件,有效加強保護安全性能。
d、電纜隔室的設計使電纜上下進出均十分方便。
技術參數
主電路額定電壓(V) |
400、690 |
|
額定絕緣電壓(V) |
690、1000 |
|
額定頻率(Hz) |
50 |
|
額定電流(A) |
水平母線 |
≤4000 |
垂直母線 |
1000 |
|
母線額定短時耐受電流(kA/1s) |
80 |
|
母線額定峰值耐受電流(kA/0.1s) |
176 |
|
工頻試驗電壓(V/1min) |
主電路 |
2500 |
輔助電路 |
1760 |
|
母線 |
三相四線制 |
A.B.C.PEN |
三相五線制 |
A.B.C.PE.N |
|
防護等級 |
IP30/40/42 |
|
柜體尺寸(高x寬x深 ) |
2200x600(800/1000) |

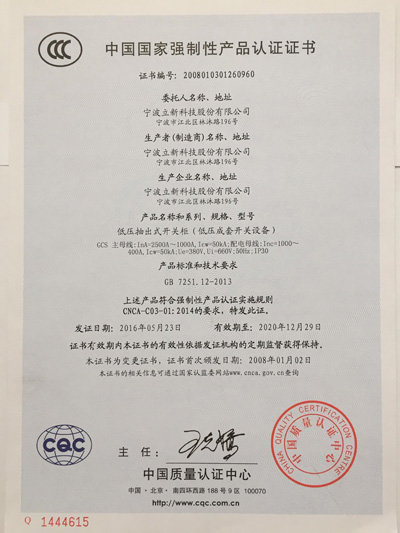

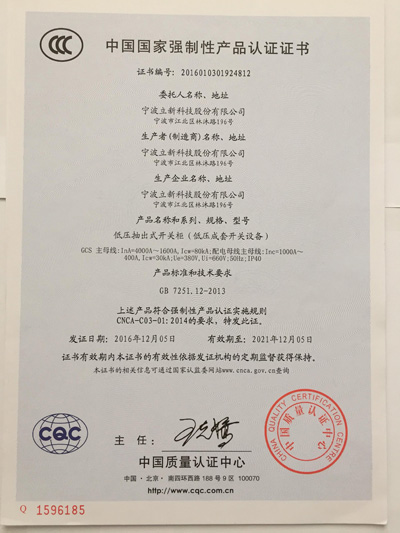

3C證書

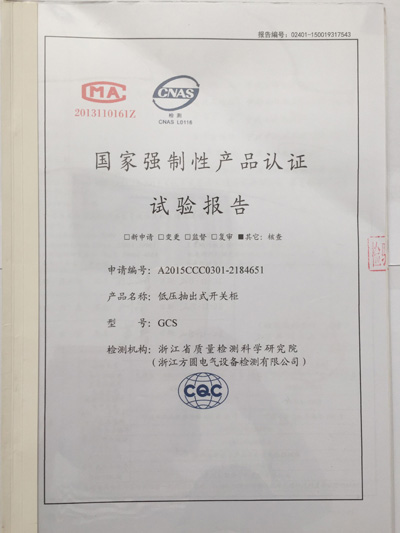

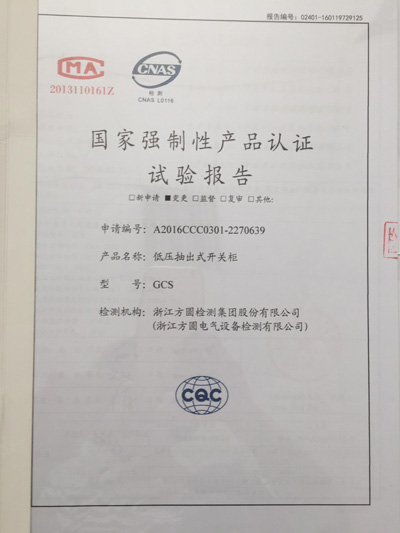

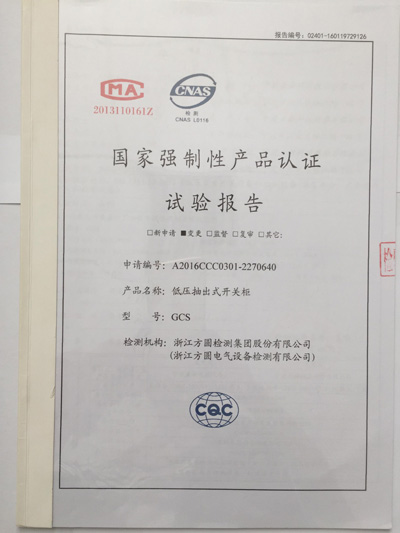

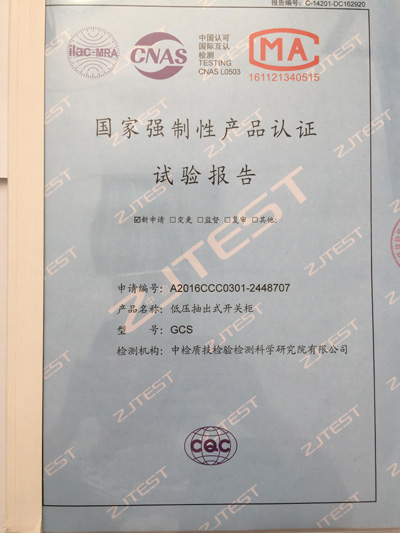

試驗報告
